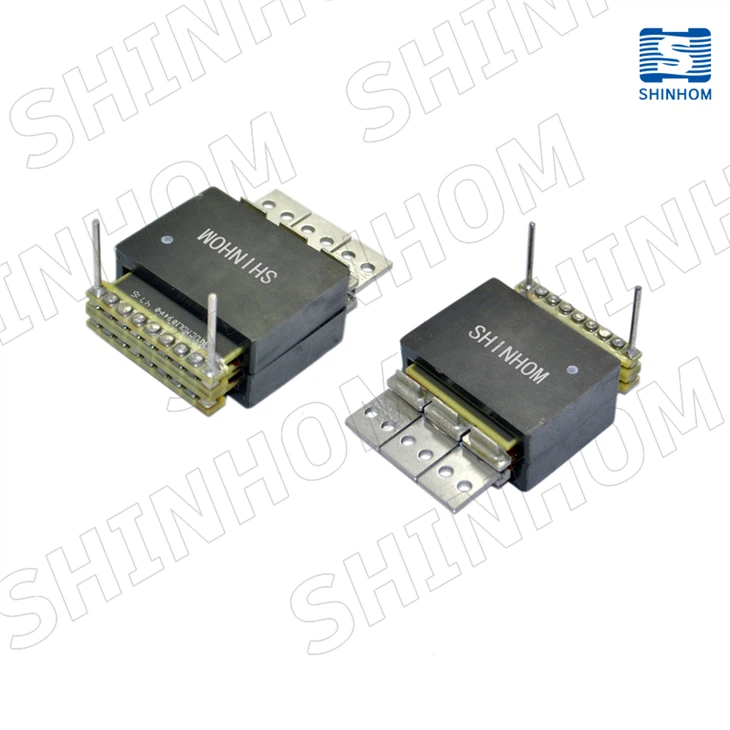

Planarni transformator

Planarni transformator

1. Nazivna snaga: do 120 W

2. Radna frekvencija: 200 kHz – 700 kHz

3. Niski-Dizajn profila: visina 7,4–9,0 mm

4. Visoka efikasnost i velika gustoća snage

5. Nizak nivo buke i nizak EMI

6. Radna temperatura: -40 stepeni do +125 stepeni

7. Napon izolacije: 1500 VAC

8. Pogodno za DC/DC pretvarače

Uvod u proizvod

Planarni transformatori, ravan dizajn niskog-profila koji daje kompaktnu veličinu, laganu konstrukciju i visoku efikasnost. Sa nazivnom snagom u rasponu od20 W do 120 W, radne frekvencije od200 kHz do 700 kHz, i ultra-niska visina od samo7,4 mm do 9,0 mm, ovi transformatori su idealni za-ograničene,-prilike velike gustine energije.

product-800-800



Uobičajene aplikacije

📡Komunikacioni sistemi

  • Napajanja baznih stanica,DC/DC moduli za telekomunikacionu opremu

🏭Industrial Control

  • PLC moduli za napajanje, industrijska računala i napajanje opreme za automatizaciju

🚗 Automotive Systems

  • Moduli napajanja za električna vozila (EV), napajanje za{0}}teška vozila

✈️Vazduhoplovstvo

  • Ugrađeni energetski sistemi, Satelitski energetski moduli

🚄Rail Transit

  • Sistemi upravljanja vozom, napajanje signala

🔄Inverteri & UPS

  • Industrijski pretvarači promjenjive frekvencije (VFD), Neprekidna napajanja (UPS)

📺Consumer Electronics

  • Smart TV, digitalni video rekorderi

💡 LED rasvjeta

  • LED drajver napajanja
  •

Pregled asortimana proizvoda

Serija u ovoj porodici

Serija proizvodaInduktivnost curenja(µH Max )DC otpor (mΩ Max) SekundarniPDF
TP140.50-1.001.80-100✉
TP180.30-1.501.50-80.0✉
TP20A0.25-0.750.6-35.0✉
TP20B0.15-0.851.5-34.5.0✉
TP25D0.43-0.600.85-7.00✉
TP25F0.43-0.600.5-4.00✉
TP300.261.2-42✉
TPER140.3-0.75-✉
PE20-0.4-2.0✉
TP20S0.58-350✉
TP20BS0.58-350✉
TP20CS0.52.5-350✉
TP20DS0.52.5-350✉

📧 Često postavljana pitanja (FAQ)

❓Koje su razlike između TPER14, TP20BS, TP20CS i TP20DS serija?

📊TPER14– Do 20W, pogodno za napajanje-modula male snage.

  • TP20BS– Do 71W.
  • TP20CS– Do 90W.
  • TP20DS– Do 120W.

Sve serije imaju dimenzije 22 × 23,5 mm, visinu od 9,0 mm i radnu frekvenciju od 200–700 kHz.

❓Koje prednosti imaju planarni transformatori u odnosu na tradicionalne transformatore?

📏Kompaktna veličina i lagana, Niskog profila, Visoka efikasnost, Niska razina buke, Minimalne EMI smetnje. Posebno su pogodni za DC/DC module za napajanje velike gustine.

❓Je li podržano prilagođavanje? Koja je minimalna količina narudžbe?

✂️Prilagođavanje je dostupno za omjer okretanja, dimenzije, ocjenu snage i još mnogo toga.

SHINHOM je posvećen postavljanju visoke letvice izvrsnosti za industrije koje integriraju ili koriste magnetske tehnologije u našimPlanarni transformatorproizvodi.
