SMD induktori, poznat i kao induktori napajanja površine, elektroničke su komponente koje se koriste za spremanje i oslobađanje energije u električnim krugovima. Dizajnirani su za rješavanje visokih struja i imaju malu otpornost da bi se smanjili gubici snage.
Ti se induktori sastoje od zavojnice žice rane oko magnetske jezgre, koji je obično izrađen od feritnog materijala. Zavojnica generira magnetsko polje kada struja protjera kroz njega, a ta se pohranjena energija može potom pustiti kada se trenutne promjene ili prekine.
SMD induktori električne energije obično se koriste u različitim aplikacijama, uključujući napajanje, DC-DC pretvarače, regulatore napona i krugove filtriranja. Oni pomažu izglađuju fluktuacije u tekućem i naponu, smanjuju elektromagnetsku smetnju (EMI) i poboljšavaju cjelokupnu efikasnost kruga.
"SMD" u induktoru SMD-a zadrži uređaj za površinski ugradnju, što ukazuje da su dizajnirani za sklop tehnologije površine (SMT) na štampanim pločicama (PCBS). To omogućava automatizirane i masovne proizvodne procese, čineći ih pogodnim za proizvodnju velike količine.
Prilikom odabira SMD električne induktora, važne specifikacije koje treba uzeti u obzir uključene vrijednosti induktivnosti, trenutna ocjena, otpor DC-a i ocjenu temperature. Ovi parametri određuju performanse induktora i prikladnost za određene aplikacije.
Sveukupno, SMD Induktori električne energije igraju ključnu ulogu u elektronskim sklopovima pružanjem skladištenja energije, filtriranjem i suzbijanjem buke, doprinose efikasnom i pouzdanom radu različitih elektroničkih uređaja.
Obitelji proizvoda
| Obitelji proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| 1. AIML-C | 0.6-470 | 50-600 | 0.6-2.0 | 0.3-1.2 | 0.3-0.9 | ✉ |
| 2. Aiml | 0.047-120 | 1-1200 | 1.0-4.5 | 0.5-3.2 | 0.5-1.6 | ✉ |
| 3. AISC | 0.01-10000 | 30-10000 | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| 4. AISC-F | 1.0-4700 | 20-1000 | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| 5. AISM | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| 6. B60/80 | 1.0-1500 | 0.075-8.6 | 13.2 | 6.0 | 6.0 | ✉ |
| 7. CEP | 0.5-47 | 4.0-36.5 | 11.2-22.3 | 10.5-21.5 | 5.2-12.0 | ✉ |
| 8. HCB | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| 9. LPA | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| 10. Lpm | 0.047-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-12.7 | ✉ |
| 11. LPS | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |
| 12. LQH | 0.12-10000 | 0.05-6.0 | 2.5-5.7 | 2.0-5.0 | 1.8-4.7 | ✉ |
| 13. LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| 14. SB | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
| 15. SDR | 1.0-1200 | 0.10-10.0 |
3.0-13 |
3.5-13 | 1.6-7.0 | ✉ |
| 16. SDRH | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| 17. SDRS | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |
| 18. SDR-T | 1.0-1000 | 0.15-7.2 | 7.2-12.7 | 7.2-12.7 | 3.0-8.5 | ✉ |
| 19. SPI | 0.47-1000 | 0.1-51.7 | 6.6-22.1 | 4.45-16.0 | 2.92-11.43 | ✉ |
| 20. SPI-S | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| 21. SMB | - | 14-65 | 8.0-10.0 | 8.0-10.0 | 9.5-10.0 | ✉ |
Površinski montirani višeslojni keramički induktori
Pogodno za visokofrekventne aplikacije, AIML-C serija ima a
uska tolerancija u fizičkim dimenzijama, tijesna tolerancija u induktivnosti,
Odličan q i zagarantovani raspon SRF-a. Serija AIML-C
Sadrži keramičku integriranu strukturu, što rezultira visokim proizvodom
Kvaliteta i izvanredna pouzdanost. Svi dijelovi su bez olova i pridržavaju se
sa RoHS standardima. Serija Aiml-C ima radnu temperaturu
od -40 ºC do +85 ºC. Takođe, podržava primjenjivost površinske postavke
Otpunite uslove za lemljenje bez žrtvovanja bilo koje karakteristike frekvencije.
Značajke:
Standardne veličine EIA
Radna temperatura -40 ºC do +85 ºC
Sklapanje RoHS bez olova
Čvrsta tolerancija u fizičkim dimenzijama
Primjenjivost površinske postavke
Tiska tolerancija u induktivnosti, odličan Q i Garantirani SRF raspon
Visok kvalitet proizvoda i izvanredan
Pouzdanost
Primjene:
Mobilne komunikacije
WLAN
EMI brojač mjera u visokofrekventnim krugovima
Komunikacija računara
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (ma) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| AIML0201C | 0.6-120 | 50-600 | 0.6 | 0.3 | 0.3 | ✉ |
| AIML0402C | 1.0-220 | 100-400 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603C | 1.0-470 | 150-500 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805C | 1.5-470 | 300-600 | 2.0 | 1.2 | 0.9 | ✉ |
Induktor za višeslojnog na površinskog nosača,
Keramički i feritni materijali nisu obavezni
Značajke:
Napredna tanka tehnologija filma
Mala veličina, nijedan olov nije pogodan za površinu visoke gustoće
Vrijednost niske otpornosti HIGHB
Odlična leadljivost i toplotni udar
Pogodno za lemljenje talasa i lemljenje reflom
Čaša sa emajlom i visokom preciznošću, lebdeni otpor
Ekološki prihvatljivi proizvodi
Applets:
Medicinska oprema
Oprema za testiranje / mjerenje
Oprema za štampanje
Automatski regulator opreme
Pretvarači
Komunikacijski uređaj, mobitel, GPS, PDA
Lični računari
Prijenosna oprema
CD-ROM, tvrdi disk, modem, štampači
DC - DC pretvarači
DSC, DVC, PDA, DVD i HDD
Tehničke informacije:
LeadBability: 90% terminalne elektrode je prekriveno: @ 260 stupnjeva ± 5 stepeni za 160 sekundi lemljenje: H63AA Eutektički lemljenje fluksa: Rosin, up na 5 sekundi ± 1 sekundu
Termički šok: Induktivnost mora biti unutar ± 5% imitirajuće vrijednosti, a Q mora biti unutar ± 30% početne vrijednosti kada su temperature -40 stepen, a +85 stepen 30 min.Za svakih 100 ciklusa
Radna temperatura: -25 stepen do +85 stepen
Temperatura skladištenja: -40 stepen do +85 stepen
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (ma) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| AIML0402 | 0.047-1.2 | 15-25 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603 | 0.047-22 | 1-50 | 1.6 | 0.8 | 0.8 | ✉ |
| Aiml0603H | 0.047-12 | 60-150 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805 | 0.047-47 | 5-300 | 2.0 | 1.2 | 0.9-1.2 | ✉ |
| Aiml0805H | 0.047-22 | 50-350 | 2.0 | 1.2 | 0.9 | ✉ |
| Aiml0805uh | 0.047-15 | 100-1100 | 2.0 | 1.2 | 0.9 | ✉ |
| Aiml1206 | 0.047-100 | 5-300 | 3.2 | 1.6 | 0.9-1.1 | ✉ |
| Aiml1206H | 0.047-27 | 50-450 | 3.2 | 1.6 | 0.9 | ✉ |
| Aiml1206uh | 1.0-18 | 100-1200 | 3.2 | 1.6 | 0.9 | ✉ |
| Aiml1210 | 1.0-120 | 150-600 | 3.2 | 2.5 | 1.3 | ✉ |
| AIML1806 | 1.0-10 | 250-500 | 4.5 | 1.6 | 1.6 | ✉ |
| Aiml1812 | 1.0-120 | 150-650 | 4.5 | 3.2 | 1.5 | ✉ |
SMD žica za ranjeni čip za rani za RF (radio frekvencijske) module,
Keramički i feritni materijali nisu obavezni
Značajke:
1. ROHS kompatibilan
2. Odličan SRF.
3. Ovi ultra - kompaktni induktori pružali su izvanredne Q vrijednosti, čak i na visokim frekvencijama.
4. Odlična toplotna stabilnost
5. Radna temperatura raspon od {1}} stepena do 125 stepeni. (Uključujući jastvo u samostalnoj temperaturi)
Primjene:
RF moduli / proizvodi za
Mobilni telefon,
GPS prijemnik,
Bazna stanica,
Repetitor,
Bežični LAN / miš / tastatura / slušalice,
Daljinski upravljač,
Sigurnosni sistem,
Telekom i bežična komunikacija
I ostali elektronički uređaji.
Napomene:
Tolerancija: g=± 2%, J=± 5%, k=± 10%
Pakovanje: bistra traka i reel {standard}
L / Q: Agilent / HP4291A + Agilent / HP16197A
SRF: Agilent / HP8753D / Agilent / HP4291A
RDC: CH502BC / HP4338B
IRMS za 15 stepeni porast iznad ambijenta od 25 stepeni.
Radna temperatura kreće se od -40 stepena do 125 stepeni. (Uključujući jastvo u samostalnoj temperaturi)
Serija u ovoj porodici

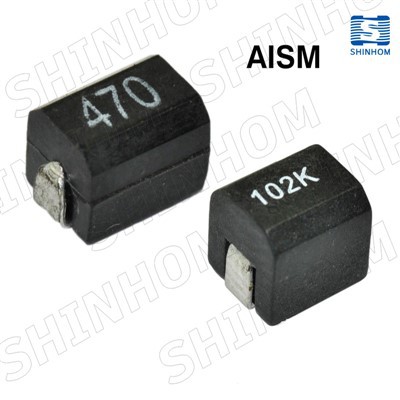

Induktor za čip od rane na površini
Visoki strujni induktori na površini od rane
Značajke:
Niski profil
Visoka pouzdanost
Oblikovana izgradnja
Odlična lemljivost
Oblikovana smola otporna na toplinu
Odlična mehanička čvrstoća
Bez olova su žalba RoHS-a
Veličine 1008 / 1210/1812 / 2220
Applets:
VCRS
Video kamere
Komunikacijski sistem
Automobilski sistemi
LCD / PDP televizori
Pogoni tvrdog diska
Mrežni sistemi
Računarska periferna oprema
Tehničke informacije:
Ispitivanje: (ekvivalentno prihvatljivo) Linduct: HP4285A, RDC: Quadtech 1880 milionhmmetar, P: HP4342A, SRF: HP4291A
IDC max: Određen kada se nadređene DC struje smanji 10% u odnosu na početnu vrijednost
Metode lemljenja: val, faza pare, infracrveni
Otpornost na lemljenje: 260 stepeni 10 sekundi
Otpor otapala: u skladu je na Mil-Std -202 E
Označavanje: lduktiranje i tolerancija
Radna temperatura: -40 stepen do +105 stepen
Temperatura skladištenja: -40 stepen do +105 stepen
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (ma) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| AISM1210C | 1.0-100 | 75-770 | 3.2 | 2.2 | 2.5 | ✉ |
| AISM1812c | 1.0-330 | 90-1050 | 4.5 | 3.2 | 3.2 | ✉ |
SMD induktori
Značajke:
· Flame Retardant incapsulans (ul 94 v -0)
· Potpuno kapsulirano namotavanje pruža vrhunsku zaštitu okoliša
Otpornost na zaštitu i vlagu
· Visoka trenutna jedinica u paketu površinske montiranje ispisana sa modelom,
Vrijednost induktivnosti i datuma
· Kompatibilan sa infracrvenim ili uobičajenim metodama lemljenja
· Izaberite i postaviti kompatibilno
· Radna temperatura: -25 stepen do +105 stepen (uključujući temp. Rast 40 stepeni)
· Temperatura skladištenja: -40 stepen do +85 stepen
Applets:
· Odlična motorna linija Filteri za buku
· Filteri za prebacivanje reguliranih napajanja, DC / DC pretvarači
· SCR i TRIAC kontrola
· RFI suzbijanje
Serija u ovoj porodici
| Serija proizvoda | L(µH) | DCR Max (ω) | ISAT MAX (A) | |
| B6010 | 1.0-6800 | 0.012-36.9 | 0.19-18.2 | ✉ |
| B6011 | 1.0-1500 | 0.013-7.3 | 0.15-4.1 | ✉ |
| B6012 | 1.0-6800 | 0.012-36.9 | 0.19-16.2 | ✉ |
| B8020 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | ✉ |
Visoki trenutni induktori napajanja
Značajke:
· Kompaktna veličina koristeći ravnu žicu i SMD tip
· Nizak zvuk zračenja magnetski zaštićenom konstrukcijom
· Visoka struja
· Niska otpornost
· Radna temperatura i temperatura skladištenja: -40 stepen - +105 stepen.
Applets:
· Visoka efikasnost DC / DC pretvarači
· Ponovni i polifazni pretvarači Buck
· Filter za audio aplikacije
· Optimizirano za visoke trenutne pojačane aplikacije
Serija u ovoj porodici
| Serija proizvoda | Impedance @ 100khz ± 20% | DCR Max (Mω) | Rast temperature 40 stepeni (a) max | |
| CEP104 | 0.8-5.7 | 4.0-9.0 | 11.5-16.3 | ✉ |
| CEP105 | 5.6-22 | 10.5-40 | 4.0-8.5 | ✉ |
| CEP136 | 1.0-10 | 2.6-10.8 | 7.6-13 | ✉ |
| CEP139 | 10-47 | 15-23 | 7.7-9.2 | ✉ |
| CEP1412 | 10-47 | 7.98-17.9 | 6.5-10.1 | ✉ |
| CEP148 | 0.5-12.0 | 1.2-13.0 | 8.5-23 | ✉ |
| CEP1812 | 5.6-33 | 2.00-8.94 | 12.0-22.5 | ✉ |
| CEP2214 | 3.3-47 | 1.87-12.6 | 12.8-36.5 | ✉ |
Visoki trenutni induktori napajanja, induktori SMD snage
Značajke:
· Visoka struja nosivost
· Nizak gubitak jezgre
· Induktivna ponuda od 22. do 120NH
· Trenutni raspon od 14a do 35a
· Ferit je osnovni materijal
· Radna temperatura: -40 stepen do +125 stepen (ambijentalan plus porast samospozine)
· Temperatura skladištenja: -40 stepen do +125 stepen
Applets:
· Prijenosna elektronika
· Serveri i radne stanice
· Sistemi za umrežavanje podataka i skladištenje podataka
· Bilježnica i desktop računari
· Grafičke kartice i elektroenergetski sustavi baterije
· Višefazni regulatori
· Modul regulatora napona (VRM)
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| HCB 0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808ar18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
SMD feritni jezgra visoko struja struja
Značajke:
· Visoka struja nosivost
· Nizak gubitak jezgre
· Ferit je osnovni materijal
· Radna temperatura: -40 stepen do +125 stepen (ambijentalan plus porast samospozine)
· Temperatura skladištenja: -40 stepen do +125 stepen
Applets:
· Prijenosna elektronika
· Serveri i radne stanice
· Sistemi za umrežavanje podataka i skladištenje podataka
· Bilježnica i desktop računari
· Grafičke kartice i elektroenergetski sustavi baterije
· Višefazni regulatori
· Modul regulatora napona (VRM)
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
SMD oklopljeni induktori napajanja, SMD HIL-ovi zavojni zavojnice
Značajke:
Magnetski štit Induktor za zaštitu SMD Swer Power Chip Inductor
Za visoku struju do 50a i vrlo nisko DCR reflom i lemljenje ruku
dostupni su dobri fileti za lemljenje i znak sprečavaju oštećenja tokom lemljenja
Primjene:
Računar za notebook računar
Oprema za napajanje baterije
DC / DC pretvarač
Digitalni fotoaparat i skenerCD-ROM / DVD i PDA
· Raspon radne temperature -55 stepen do +125 stepen
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | ||
| LPM serija | 0.047-4.7 | 2.75-45 | 4.06-13.8 |
|
2.0-8.0 | ✉ | |
| LPM13 serija | 0.1-47 | 2.5-60 | 14.2 | 13 | 4.0-6.2 | ✉ | |
| LPM15XX serija | 4.7-33 | 13-31 | 17.5 | 16.5 | 9.7-12.7 | ✉ | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ | |
| Lpm0420c | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ | |
| Lpm0515c | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ | |
| Lpm0518c | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ | |
| Lpm0520c | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ | |
| Lpm0530c | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ | |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ | |
| Lpm0624c | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ | |
| Lpm0630c | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| Lpm0650c | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ | |
| Lpm0830c | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ | |
| Lpm0840c | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ | |
| Lpm0850c | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ | |
| Lpm1020c | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ | |
| Lpm1030c | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ | |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ | |
| Lpm1050c | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ | |
| Lpm1050d | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ | |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ | |
| Lpm1080d | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ | |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ | |
| Lpm1213d | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ | |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ | |
| Lpm1250c | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ | |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ | |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ | |
| Lpm1280c | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ | |
| Lpm1770c | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ | |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ | |
| Lpm2213c | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ | |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ | |
| Lpm2512c | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ | |
| Lpm3210c | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ | |
| Lpm3212c | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ | |
| Lpm3215c | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ | |
| Lpm3220c | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ | |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ | |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ | |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ | |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ | |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ | |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ | |
| Lpm5020c | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ | |
| Lpm5030c | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ | |
| Lpm6030c | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ | |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ | |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ | |
| LPM1707 | 0.22-22.0 | 11-80 | 17.15 | 17.15 | 7.0 | ✉ |
SMD magnetski oklopljen magnetskom prahom kalupu za induktora za dalekovod
Značajke:
· Magnetski oklopljen magnetnim prahom
· Generička upotreba za prenosni DC do DC pretvarača.
· Visoka konstrukcija magnetskog štitnika trebala bi aktualizirati visoku rezoluciju za zaštitu EMC-a.
· Dostupno za automatsko ugradnju u traku i pravi paket.
· Proizvodi ne sadrže vodstvo i ne podržavaju lemljenje bez olova.
Primjene:
· Stalni telefoni, DVCS, DSCS, PDAS, LCD displeji, HDDS itd
· Operation TEMP:4{0}} stepen ~ +125 stepen (uključujući samoređenu toplinu)
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Visoke strujne induktore na površini na površini
Značajke:
· Feritna jezgra
· Visoki frekvencijski dizajn
· Donja DCR dozvoljava visoki IDC
· Odlične Q SRF vrijednosti
· Vodeće verzije
· RoHS kompatibilan
· Odlična toplotna stabilnost
· Radna temperatura: -25 stepen do +85 stepen
· Temperatura skladištenja: -55 stepen do +125 stepen
Primjene:
· Modemi PDP. LCD televizori pretvarač
· Mobilni radios DC / DC pretvarač
· Akumulatorski telefoni Radio kola
· Globalni sistemi za pozicioniranje
· Bežična komunikacijska oprema
· Networking sistem, XDSL filter
· Računarski proizvodi i periferni uređaji
Serija u ovoj porodici
| Serija proizvoda | L(µH) | SRF (MHZ) | DCR Max (ω) | IDC max (ma) | |
| LQH1008 | 1.0-100 | 8.0-100 | 0.078-7.75 | 110-300 | ✉ |
| LQH1206 | 1.0-100 | 7.0-100 | 0.49-12 | 45-175 | ✉ |
| LQH1210 | 0.1-390 | 5.0-200 | 0.25-22 | 50-700 | ✉ |
| LQH1812 | 1.0-2200 | 1.3-120 | 0.20-50 | 30-550 | ✉ |
| LQH2220 | 0.12-10000 | 0.4-450 | 0.01-140 | 50-6000 | ✉ |
Visoki strujni oklopljeni induktori žice na površini
Značajke:
· Ferit zaštićena struktura
· Visoki frekvencijski dizajn
· Donja DCR dozvoljava visoki IDC
· Dostupno u E12 seriji
· Odlične Q SRF vrijednosti
· Vodeće verzije
· RoHS kompatibilan
· Odlična toplotna stabilnost
· Radna temperatura: -25 stepen do +85 stepen
· Temperatura skladištenja: -55 stepen do +125 stepen
Primjene:
· Modemi PDP. LCD televizori pretvarač
· Mobilni radios DC / DC pretvarač
· Akumulatorski telefoni Radio kola
· Globalni sistemi za pozicioniranje
· Bežična komunikacijska oprema
· Networking sistem, XDSL filter
· Računarski proizvodi i periferni uređaji
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Zaštićeni smd induktori snage
Značajke:
· Magnetska oklopljena površinska induktora sa visokom trenutnom ocjenom.
· Mala otpornost da biste zadržali minimum gubitka snage.
Primjene:
· Odlično za izvornu liniju DC-DC pretvorbu
Aplikacije koje se koriste na tvrdom disku, računaru za notebook računare
i druga elektronska oprema.
Serija u ovoj porodici
| Serija proizvoda | L(µH) | SRF (MHZ) | DCR Max (ω) | IDC max (a) | |
| Sb0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| Sb0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
Značajke:
· Induktor za opštu namenu sa niskim troškovima
· Struja visoke zasićenosti
· Jednostavna konstrukcija koja koristi feritne jezgra šipke
Primjene:
· Prebacivanje regulatora
· Automobilski sistemi
· Pojačalo napajanja
· Potrošni materijal
· EMI / RFI suzbijanje
· DC linijski filteri
SMD Induktori napajanja, Shield Power Choke zavojnica
SDRH serija Induktora snage mehaničke čvrstoće i toplotne
Stabilnost je dovoljno dobra da podnese promjene temperature iz
lemljenje reflom i spoljne snage. To je mini veličina,
Visoka pohranjena energija, mala otpornost čini idealnim induktorom
Kada se koristi u PDA, DC / DC prekidačima.
Biti pogodan za rad u velikom trenutnom stanju.
· Radna temperatura: -40 stepen do +105 stepen
· Temperatura skladištenja: -40 stepen do +105 stepen
Applets:
Video digitalni fotoaparati
Komunikacijski sistem
Dobavljač napajanja automobilskim sistemima
LCD PDP televizori
Pogoni tvrdog diska, topset, xdsl
Mrežni sistemi
Računarska periferna oprema
Serija u ovoj porodici
| Serija proizvoda | L(µH) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| Sdrh0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| Sdrh0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| Sdrh0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| Sdrh0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| Sdrh103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| Sdrh104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| Sdrh12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH1510 | 4.7-150 | 2.5-8.5 | 15.3 | 11.8 | 10.8 | ✉ |
| Sdrh2d11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| Sdrh2d18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| Sdrh3d16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| Sdrh4d18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| Sdrh4d28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| Sdrh5d18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| Sdrh5d28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| Sdrh6d28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| Sdrh6d38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| Sdrh8d28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| Sdrh8d43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |
Površinski montirani napasni induktori
Značajke:
· Mala pinta za nogu
· Popust za odabir i place
· Zaštitna struktura
· Radna temperatura: -40 stepen do +85 stepen
· Temperatura skladištenja: -40 stepen do +105 stepen
Primjena:
· Napajanje za VTRS.
· Oprema OA.
· LCD televizori.
· Notebook računari.
· Prijenosna komunikacijska oprema.
· DC / DC pretvarači, itd.
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
Značajke:
· Nizak otpor DC-a
· Velika struja
· Odlična mehanička čvrstoća
· Velika pouzdanost i odlična lemljivost
· Nizak i kvadratni profil
· Visoka otpornost na toplinu
Primjene:
· VCRS, Notebook, DC / DC pretvarači
· Video digitalni fotoaparati
· Komunikacijski sistem
· Dobavljač napajanja automobilskim sistemima
· LCD PDP Televizori
· Pogoni tvrdog diska, topset, xdsl
· Mrežni sistemi
· Računarska periferna oprema
| Serija proizvoda | L(µH) | Test Freq (KHz) | DCR Max (ω) | IDC max (a) | |
| SDR0703T | 1.0-1000 | 100 | 0.02-6.2 | 0.15-3.6 | ✉ |
| SDR0704T | 10-1000 | 100 | 0.12-6.22 | 0.17-1.5 | ✉ |
| SDR1030T | 2.7-1000 | 0.796-7.96 | 0.028-4.7 | 0.2-3.0 | ✉ |
| SDR1045T | 2.7-1000 | 0.252-7.96 | 0.026-4.7 | 0.38-4.8 | ✉ |
| SDR1305T | 2.5-1000 | 0.252-7.96 | 0.0098-2.35 | 0.46-7.2 | ✉ |
| SDR1308T | 10-1200 | 0.252-2.52 | 0.036-1.92 | 0.38-4.05 | ✉ |
| SDR7030T | 1.0-1000 | 0.796-7.96 | 0.022-6.2 | 0.15-3.0 | ✉ |
| Sdr7045t | 1.0-1000 | 0.252-7.96 | 0.022-4.0 | 0.22-3.8 | ✉ |
Induktori napajanja površine
Značajke:
· Keramička / feritna / plastična baza Neobavezna
· Visoki frekvencijski dizajn
· Odlične Q vrijednosti
· Odličan srf
· Odlična toplotna stabilnost
· Niski profil
· Mali ispis stopala
Applets:
· Modemi
· Mobilni radio
· Bežični telefoni
· Globalni sistemi za pozicioniranje
· Bežična komunikacijska oprema
· Networking sistem, XDSL filter
· Računarski proizvodi i periferni uređaji
| Serija proizvoda | L(µH) | DCR Max (ω) | IDC max (a) | |
| SPI0402T | 1.0-1000 | 0.05-12 | 0.1-2.9 | ✉ |
| SPI0605HC | 0.47-100 | 0.0097-1.109 | 0.47-6.0 | ✉ |
| SPI0802T | 10-1000 | 0.09-7.0 | 0.1-2.4 | ✉ |
| SPI0804T | 1.0-1000 | 0.009-3.0 | 0.3-9.0 | ✉ |
| SPI0810T | 10-1000 | 0.033-2.0 | 0.80-8.0 | ✉ |
| SPI1006HC | 0.47-100 | 0.0049-0.2707 | 0.95-11.4 | ✉ |
| SPI1306HC | 0.47-100 | 1.4-16.0 | 1.4-16.0 | ✉ |
| SPI1306T | 1.0-1000 | 0.011-1.8 | 1.0-20.0 | ✉ |
| SPI1608HC | 0.47-100 | 0.0019-0.17 | 3.6-51.7 | ✉ |
Zaštićeni induktori napajanja na površini
Značajke:
· Visoka struja
· Magnetički štiti
· Vrlo mali ispis stopala
· Popust za odabir i place
Primjene:
· Idealno za palme i laptop
· DC-DC pretvarači
· PDA's Flash memorija
· Pojačalo, pretvarači za pakovanje
· Radna temperatura: -40 stepen do +85 stepen
· Temperatura skladištenja: -40 stepen do +105 stepen
Serija u ovoj porodici
| Serija proizvoda | Induktor (μh) | IDC (a) | Dužina (mm) | Širina (mm) | Visina (mm) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Visoka struja induktora SMT snage
SMB serija visoko strujnih oklopljenih induktora ima pod-miliohm otpor DC-a i vrlo visoko strujno rukovanje. Magnetske zaštitne i uske DCR tolerancije čine ih idealni za višefazni VRM / VRD / EVRD regulatori i struje.
Značajke:
· Ferit je osnovni materijal
· Zaštitna konstrukcija
· Radna temperatura: -40 stepen do +125 stepen
· Čudna DCR tolerancija za induktor-DCR-ov trenutne senzorne sklopove
· Tri verzije za optimalnu efikasnost i tačnost
· Ferit izgradnja za stan l vs i sa visokom strujom
· Magnetni štitnik omogućava ambalažu visokog gustoće
· Idealno za višefazni VRM / VRD / EVRD regulatore
Primjene:
· Serveri
· Višefazni i VCorski regulatori
· Regulatori za bilježnice
· Električni sistemi baterije
· Grafičke kartice
Serija u ovoj porodici
| Serija proizvoda | OCL (NH) +10% | DCR Max (Mω) | IDC max (a) | |
| Smb0808b | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
| SMB serija | - | 0.6-1.0 | 14-17 | ✉ |
Shinhom je posvećen postavljanju visoke trake izvrsnosti za industrije koje integriraju ili koriste tehnologije magnetike u našemSMD induktoriProizvodi.
Popularni tagovi: SMD Inductor, Kineski SMD induktori proizvođači, dobavljači, tvornica
