Zašto je vaš RF sistem potreban dobar "signalni vatrozid"
Razmislite o pad izolatorima kao batine za vaše osjetljive RF komponente - oni omogućavaju da teku u jednom smjeru dok blokiraju štetne refleksije . u mojim 8 godina radim kako pravi izolator može značiti razliku između stabilne bazne stanice 5G i noćne more za rješavanje problema.
4 zlatna pravila za izbor
1. Frekvencijsko podudaranje: Ne igrajte se izvan melodije
Svaki izolator ima svoju "zonu komfora" . Shinhomov G502A (0.943-3.8 GHz) savršeno radi za većinu 5G aplikacija, dok njihovi 18GHz modeli odgovaraju radarskim sistemima .
Pro Savjet: Uvijek provjerite performanse na svojoj stvarnoj radnoj frekvenciji, a ne samo Centra Freq!
2. Rukovanje napajanjem: Izbegavajte izgaranje
Izračunajte vrhunsku snagu, a zatim dodajte 50% sigurnosne margine . Naši laboratorijski testovi pokazuju da ručke G505A Shinhomo G505 150W neprekidno - dovoljno za većinu telekomunikacijskih predajnika .
! [CALTEN Usporedbe za rukovanje napajanjem]
3. Izolacioni performans: Vaša snaga štitnika
Potrošačka razred: 15-20 DB (dovoljno dobro za WiFi usmjerivače)
Vojni razred: 25DB + (poput Shinhomovih G505 za radarske sisteme)
4. Fizička razmatranja
Veličina: Standard 19 × 12,5 × 8 mm odgovara većini PCB izgleda
Okolina: -40 stepen za +85 stepen rada za vanjske jedinice
Scenariji izbora u stvarnom svijetu
Predmet 1: 5G mala ćelija
Zahtjev: 3,5 GHz, 50W, kompaktne veličine
Naš izbor: Shinhom G503A (2.655GHz rezona sa izolacijom od 22db)
Slučaj 2: zrakoplovni radar
Zahtjev: X-opseg, visoka tolerancija vibracija

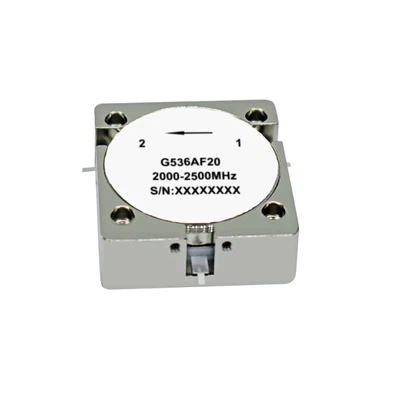

Rješenje: Prilagođeno G536A sa ojačanim kućištem
Vaš izbor varalica
ParametarBudget OpcijaBlarijski izborPremijum simpfrequency20mhz -6 GHZ500MHz -12 GHZDC -18 GHZISOLATION15DB20DB25DB + POWER HOUNDING 50W150W500W
Izvor podataka: Shinhom 2025 Katalog proizvoda
Trebate više pomoći?
Isprobajte naš interaktivni alat za odabir (koji dolazi 2025. jula) ili e-poštom Shinhomov inženjerski tim u tech@shinhom.com sa vašim specifičnim zahtjevima .
Reference:
IEEE standardno 287-2024 za testiranje RF komponenata
Shinhom tehničke bijele boje (Shinhom . COM / TECH-biblioteka)
