U eri gdje elektronički uređaji prožimaju svaki aspekt našeg života, elektromagnetske smetnje (EMI) postalo je kritički izazov za dizajnere i inženjere. Ako istražujete rješenja poputEMI filter jezgraDa biste poboljšali performanse i poštivanje, razumijevanje tehnologije koja stoji izaNanokristalna jezgraje neophodno. Ovi napredni materijali nude neusporedive prednosti u odnosu na tradicionalne opcije, ali kako rade i zašto oni sve više postaju preferirani izbor?
Nauka koja stoji iza nanokristalnih jezgara

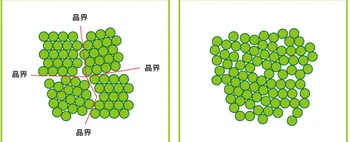

Dakle,Kako funkcionira na nanokristalni osnovni? Za razliku od konvencionalnih feritnih materijala, nanokristalne legure proizvode se koristeći brzi tehnologiju za učvršćivanje, stvarajući ultra {- konstrukciju zrnatih zrna obično 10-20 nanometara u veličini. Ova jedinstvena mikrostruktura rezultira izvanrednim mekim magnetskim svojstvima, uključujući izuzetnoVisoka propusnosti niski gubitak od jezgra. Na primjer, sa aNanokristalna je osnovna propusnost 80000, ove jezgre postižu znatno veću induktivnost i efikasnost u odnosu na ferite, čija se propusnost obično kreće između 5.000 do 15.000. Ova velika propusnost omogućava efikasniju suzbijanje buke s manje vijugavih okretaja, smanjujući parazitskim kapacitonom i omogućavanje kompaktnijim dizajnom.
Zašto birati nanokristal na feritu? Kritički showdown
Rasprava oNanokristalline vs feritna jezgračesto centri na performansama u zahtjevnim uvjetima. Dok su feritni široko korišteni za njihovu troškove - efektivnost i pristojan frekvencijski odgovor, oni pate od magnetske gustoće magnetske tokove niske zasićenosti (obično oko 0,5 t) i loša stabilnost temperature. Nanokristalna jezgra bavite se tim ograničenjima sa:
Indukcija veće zasićenosti: Na 1,25 t, nanokristalni materijali nude više nego udvostručilo zasićenost gustoće ferita, čineći ih otpornim na zasićenje u visokim - trenutnim aplikacijama poput napajanja i industrijskih pogona.
Stabilnost vrhunske temperature: Sa temperaturom kriite veća od 560 stepeni u odnosu na feritu obično manje od 200 stepeni, nanokristalna jezgra održavaju stabilne performanse u širem temperaturnom rasponu (-55 stepen do 130 stepeni).
Poboljšane frekvencijske karakteristike: Kao aširoka frekvencija EMI jezgra, Nanokristalna tehnologija pruža efikasnu suzbijanje buke iz nekoliko kHz do stotine MHZ-a, adresirajući oba provedenu i zrače u smetnju u jednu komponentu.
Praktične aplikacije: Kako efikasno smanjiti EMI u napajanju
Prilikom adresiranjaKako smanjiti EMI u napajanju napajanja, uvrštavajući nanokristalni commont mod chokes predstavlja transformativni pristup. Njihova velika propusnost i odlične karakteristike frekvencije čine ih posebno vrijednim u:
Switch - Način napajanja (SMPS)gdje potiskuju i uobičajeni - mod i diferencijal - režim
Solarni pretvarači i UPS sistemiza koje je potreban robustan EMI filtriranje pod fluktuacijskim uvjetima opterećenja
Automobilska elektronikaTamo gdje ograničenja prostora i strogi EMC standardi zahtijevaju kompaktni, visoki - rješenja za performanse
Industrijski pretvarači frekvencijekoji stvaraju značajan električni šum i zahtijevaju pouzdane komponente za filtriranje
ImplementacijaEMI filter jezgraNa osnovu nanokristalne tehnologije može umanjiti zahtjeve za PCB području za preko 70% tijekom smanjenje visine komponenata za više od 50% u odnosu na uobičajena rješenja.
Prednost Shinhom: Inženjerska izvrsnost u nanokristalnom tehnologiji
U Shinhomu smo iskoristili potencijal nanokristalne tehnologije za razvoj naših Common Mode Common Mode Commons. Naši proizvodi imaju precizno inženjeriraniNanokristalna je osnovna propusnost 80000, pružajući vrhunski gubitak umetanja preko širokog frekvencijskog spektra. Zatvoreno u zaštitnom plastičnom kućištu pogodno za direktno namotavanje, naše jezgre nude odličnu mehaničku zaštitu uz održavanje optimalnih magnetskih svojstava.
Bilo da razvijate napredne napajanje, telekomunikacijsku opremu ili automobilski sisteme, našeNanokristalna jezgraNavedite pouzdanost izvedbe potrebne za ispunjavanje međunarodnih standarda, uključujući EN500081 i EN500082.
Spremni za transformaciju vašeg EMI Filtriranog pristupa?Otkrijte kako naša nanokristalna rješenja mogu poboljšati vaše dizajne dok smanjuju veličinu i trošak. Obratite se našem tehničkom timu danas nasales@shinhom.com.cnda biste razgovarali o vašim specifičnim zahtjevima za prijavu.
